一、产品简介

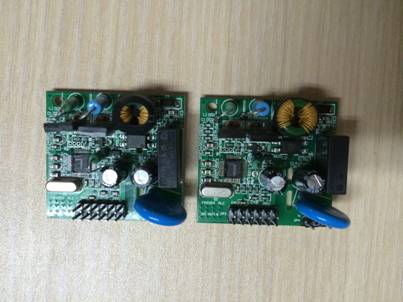

电源一体化 PLC 载波模块方案采用了复旦微电子开发的 FM3203 电力线载波专用 SOC 芯片，具备载波通信、电能计量、数据存储、终端控制等功能，可与 LED 驱动电源联合组成智能照明控制终端，降低系统成本。
二、产品特点
电源一体化载波模块具有高集成度、高可靠性等特点。其载波通信功能采用复旦微电子独立自主研发的通信方案，具有很强的抗干扰能力，可以采用较少的中继级数完成电力线通信，对复杂的电网环境有极强的应变能力。
 多载波调制：采用 OFDM 调制技术，有效抵抗电力线各种干扰
 一体化设计：载波信号采样、调制解调、智能控制、电能计量一体化设计
 高适应能力：可根据电网噪声环境，自动切换通信通道，减少通信“孤岛”
 智能组网：可根据电网通信环境，选择合理路由路径，无须人工维护
 节点中继：从节点中继，有效提高通信距离
 单灯计量：具备专用计量芯片，精确统计驱动电源相关数据

功能介绍
上电自动登录
电源一体化载波模块能够响应集中器的广播呼叫，上电后自动登录集中器端载波主节点。集中器无需知道载波模块的信息就能完成智能组网。
支持事件上报
在集中器和载波模块通信时（直连或者中继均可），载波模块会在应答帧里附加事件上报信息。集中器收到载波模块的上报信息后会使用事件提取指令得到并确认上报事件。
一体化设计
一体化载波模块集电力线载波信号采样、信号调制解调、智能控制、电能计量、485 通信等功能于一体，同时具备扩展接口，可对两路输出电源进行控制。
具备单独计量电路
载波模块具备专用计量电路，可对驱动电源的电流、电压、功率、功率因数、频率和用电量等数据进行精确统计。
具备 485 通信接口
载波模块具备485通信接口，适用于某些通过485总线进行通信的应用环境，例如隧道、工矿等应用场合。

PLC的优势
•采用OFDM实现自适应载波频率，覆盖20KHz~400KHz的全部可用频带；
•采用直接序列扩频，保证抗噪声性能；
•独特的编码方式保证扩频性能的同时得到较高的通信速度；
•过零通信方式提高通信可靠性，三相独立并行通信，避免相间干扰，便于识别节点相位；
•专用模拟前端芯片，简化PCB设计，降低系统成本；

载波通道优势：
 25KHz~350KHz 载波频率范围；
 OFDM 调制方式，有效避开恶劣频带；
 直接序列扩频，有效抵抗干扰；
 过零通信，有效避开大噪声时段，防止相间串扰；
 12 个可用信道，并根据电力线环境动态选择最佳通路；
 标准信道单通道速率约 600bps，增强信道单通道速率约 1kbps，超级信道单通道速率约 2kbps；

芯片主要特点：

 RISC CPU核
 存储器访问保护单元（MPU）
 可配置的Flash核心代码空间和数据空间大小
 部分IO输入具备施密特特性，并提供电平变化中断功能，方便键盘接口
 上电复位、下电复位电路
 看门狗定时器，溢出周期可设
 可编程定时器
均支持红外调制输出
 I 2 C接口
 SPI接口
 输入捕获功能
 输出比较功能
 外部输入引脚中断入口
 带有引脚滤波功能的外部复位输入

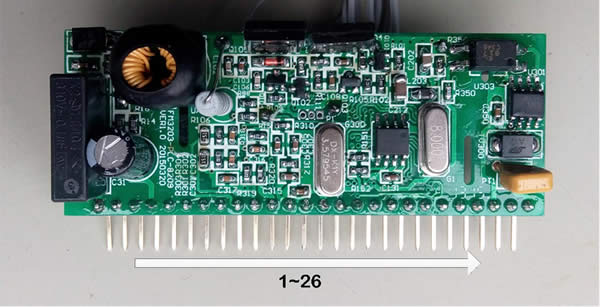

电力线载波模块
